色漆和清漆黏度測定使用儀器

黏度計(jì)，帶有錐板結(jié)構(gòu)，剪切速率控制在9000s-1~12000s-1范圍內(nèi)。實(shí)際使用的儀器由有關(guān)雙方協(xié)商，并在試驗(yàn)報告中詳細(xì)注明。

對應(yīng)博勒飛粘度計(jì)：高扭矩 CAP 2000+L 和低扭矩 2000+L
轉(zhuǎn)子：錐 10 (CAP-S-10)
速度：100 RPM
溫度：25°C

色漆和清漆黏度測定實(shí)驗(yàn)方法

按照GB/T 3186規(guī)定選取有代表性的待測試樣。再按照GB/T 20777 檢查和制備試驗(yàn)用試樣。如果試樣在靜置時有沉淀或分層的傾向，則將其攪拌均勻，注意不要混入氣泡。試樣中不應(yīng)有外來雜質(zhì)或結(jié)塊。試樣的量應(yīng)足夠能充分填充錐板之間的空隙。

注：試樣中含有大量顆粒將造成結(jié)果的異常并且損壞儀器。對于有戴頭錐體的錐板黏度計(jì)，試樣中的大顆粒尺寸應(yīng)小于錐板間隙的十分之一。

如采用ASTM標(biāo)準(zhǔn)D7395所述的錐/板粘度標(biāo)準(zhǔn)測試方法，在實(shí)驗(yàn)中，剪切率設(shè)為500 s-1，該測量油漆粘度的測試方法需要將物料溫度平衡在25°C，持續(xù)一分鐘。該測試方法推薦使用防溶劑揮發(fā)裝置以防止物料揮發(fā)。

我們使用的是帶有Capcalc軟件的高轉(zhuǎn)矩CAP 2000+L和低扭矩CAP 2000+L粘度計(jì)來進(jìn)行自動控制和數(shù)據(jù)采集。采用錐轉(zhuǎn)子10和170 μL液體測出量程范圍內(nèi)的結(jié)果。配給每部分車漆之前會清潔錐和板。每次試驗(yàn)都使用一份新樣品。每種顏色的漆進(jìn)行三次試驗(yàn)。圖1、2和圖3顯示的是來自分析結(jié)果的代表數(shù)據(jù)。

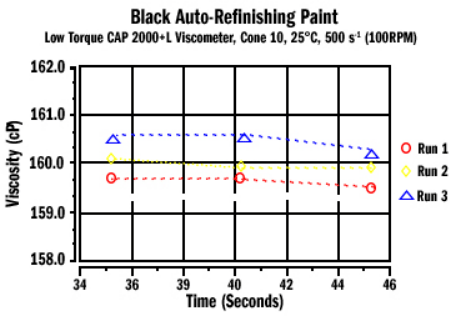

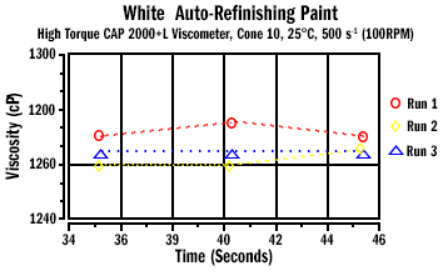

對于采用錐轉(zhuǎn)子10、以100 RPM轉(zhuǎn)速運(yùn)行的高扭矩CAP 2000+L粘度計(jì)，偏差為+/-100 cP；對于低扭矩CAP 2000+L粘度計(jì)，偏差為+/-4.4 cP。圖1和圖2所示為低扭矩CAP 2000+L和高扭矩CAP 2000+L粘度計(jì)所測出的在粘度計(jì)偏差范圍內(nèi)的結(jié)果。

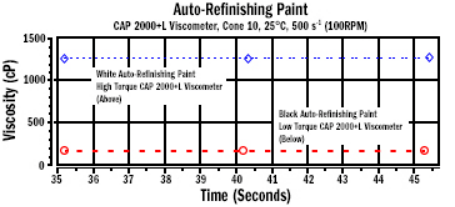

圖3 標(biāo)繪 圖1和圖2的第1輪。圖3所示為黑白色汽車-修補(bǔ)漆粘度之間的較大差異。此類差異需使用不同粘度計(jì)來測試不同油漆。對于黑色油漆，使用低扭矩CAP 2000+L粘度計(jì)，這樣可得出量程范圍內(nèi)的低粘度結(jié)果。對于白色油漆，使用高扭矩CAP 2000+L粘度計(jì)，這樣可得出量程范圍內(nèi)的高粘度結(jié)果。

圖3：測試方法對比：

色漆和清漆黏度測定儀器的檢查

按照廠家建議或根據(jù)從儀器使用過程中獲得的經(jīng)驗(yàn)定期對儀器進(jìn)行檢查。根據(jù)與以前檢查的結(jié)果比較，可確定需要的檢查頻次。用具有牛頓性質(zhì)且已知黏度的標(biāo)準(zhǔn)精煉礦物油對儀器進(jìn)行檢查（使用由由認(rèn)可資質(zhì)的實(shí)驗(yàn)室確定的黏度在0.05Pas~0.5Pas之間的三種礦物油）。因?yàn)殄F體會有磨損，應(yīng)定期進(jìn)行檢查。如果錐體已出現(xiàn)劃傷跡象，或?qū)τ跊]有戴頭的錐體已出現(xiàn)磨平的痕跡應(yīng)對錐體予以更換。

如果測得的數(shù)據(jù)與標(biāo)準(zhǔn)油的已知黏度值相差超過5%，儀器將由專業(yè)人員檢查或返回廠家調(diào)整。

注：更好避免使用硅油。因?yàn)樗鼈冇形廴緝x器的傾向且具有在高剪切速率作用下被剪切稀釋化的性質(zhì)。

溫度控制的檢查

為了檢查在測定過程中溫度是否有變化，可以用儀器讀數(shù)指示出的具有最高黏度的標(biāo)準(zhǔn)油進(jìn)行試驗(yàn)。

讓儀器連續(xù)測定標(biāo)準(zhǔn)油5min后，讀數(shù)下降應(yīng)不超過10%，如果下降超過了10%，則認(rèn)為該儀器不適用于按本部分要求在高剪切速率下測定黏度。

色漆和清漆黏度測定測試步驟

1、 根據(jù)廠家說明書的要求將儀器預(yù)熱后，對制備的試樣立即按下述步驟進(jìn)行平行測定。 如果需要比較產(chǎn)品的粘度，則應(yīng)在剪切速率相同的情況下進(jìn)行。除非另有商定，試驗(yàn)應(yīng)在（23±0.2℃）條件下進(jìn)行。

2 、將黏度計(jì)的固定部分調(diào)節(jié)到（23±0.2℃）或其它商定的溫度。取適量的受試產(chǎn)品至黏度計(jì)的適當(dāng)部位，加樣時應(yīng)避免帶入氣泡。將儀器的其它部件調(diào)整到正確位置。根據(jù)所使用的儀器的要求，放置至規(guī)定的時間直至試樣達(dá)到商定的溫度。

3 、啟動轉(zhuǎn)子，當(dāng)數(shù)據(jù)顯示穩(wěn)定時，記錄讀數(shù)。如果讀數(shù)在15s后仍沒有穩(wěn)定，則記錄15s的讀數(shù)，并在試驗(yàn)報告上注明沒有穩(wěn)定的讀數(shù)。

4 、如果讀數(shù)不能直接表示黏度，則用適當(dāng)?shù)膿Q算系數(shù)乘以該讀數(shù)或使用適當(dāng)?shù)男Ｕ€來求得該黏度。
